De montagevideo staat er binnenkort. Tot die tijd loopt de PDF je door alle vijftien stappen.
Montagevideo BunnyBox Plus
De Plus heeft een tussenschot en drie deuren. In de video zie je precies in welke volgorde die erin gaan.
Alle handleidingen

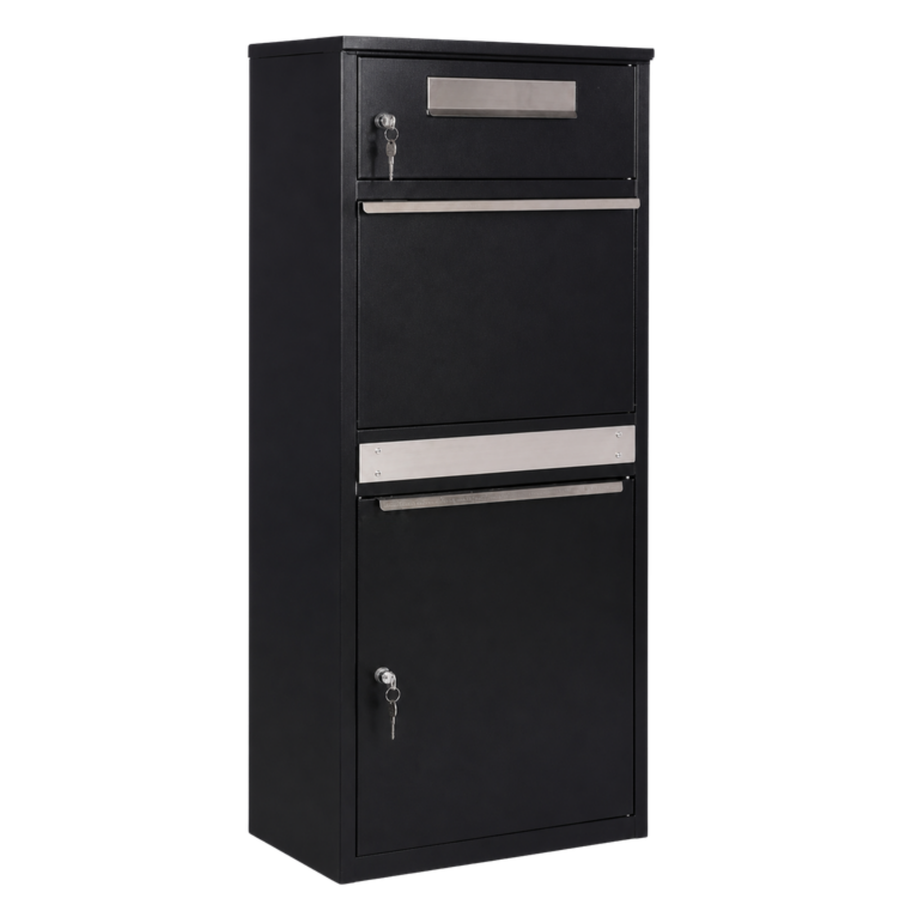

BunnyBox Plus
Handleiding BunnyBox Plus
De BunnyBox Plus komt als bouwpakket. In 30 tot 60 minuten staat de zuil in elkaar, verankeren niet meegerekend. Bekijk eerst de montagevideo, leg de PDF ernaast en werk daarna de vijftien stappen af.
Begin bij de video
De video laat in een paar minuten zien wat de handleiding in vijftien stappen beschrijft. Zeker bij het tussenschot, de drie deuren en het klepgeheel is kijken sneller dan lezen.
Stap voor stap
Dezelfde nummering als in de PDF, zodat je de twee naast elkaar kunt gebruiken. Lees eerst alle stappen een keer door voordat je begint.
-
01
Achterpaneel en linker zijpaneel
Leg het achterpaneel (3) plat neer, met de rand met schroefgaten naar je toe: dat is de onderkant. Zet het linker zijpaneel (1) rechtop tegen de linkerrand. Let op: de geleiders aan de binnenkant wijzen omhoog en naar binnen. Zet het vast met 3 schroeven A.
Werk op een deken, zo krast de coating niet. Gebruik je een accuschroevendraaier? Zet hem op een lage stand, te hard aandraaien beschadigt de schroefgaten.
-
02
Rechter zijpaneel
Doe hetzelfde rechts met zijpaneel (2) en 3 schroeven A. Ook hier wijzen de geleiders aan de binnenkant omhoog en naar binnen.
Komen de gaten niet gelijk? Dan staat het paneel verkeerd om.
-
03
Voorframe inschuiven
Laat de box op zijn rug liggen. Schuif het voorframe (4) vanaf de onderkant tussen de zijpanelen, tot het bovenaan tegen de rand zit.
Houd de panelen goed tegen elkaar: er mag geen ruimte tussen zitten.
-
04
Bodemplaat plaatsen
Plaats de bodemplaat (6) aan de onderkant, in de clips van de zijpanelen. Zet de box rechtop en schroef de bodem van binnenuit vast met 4 schroeven A op de hoeken.
-
05
Bovenpaneel plaatsen
Leg het bovenpaneel (5) erop met de dikke, dubbel gevouwen rand aan de voorkant. Druk het vlak aan en schroef het van binnenuit vast aan de zijpanelen met 4 schroeven A.
-
06
Tussenschot plaatsen
Schuif het tussenschot (9) van voren in het bovenste vak, op de rand boven de pakketopening, en druk het aan. Zet het achteraan vast met 1 schroef A in het achterpaneel.
-
07
Briefklep in de briefdeur
Steek de pennen van de briefklep (7) in de gaten aan de binnenkant van de briefdeur (8), achter de brievensleuf.
De klep moet vrij naar binnen kunnen draaien.
-
08
Sloten monteren
Monteer een slot in de briefdeur (8) en een in de pakketuitnamedeur (11). Steek het slot van buitenaf door het gat. Draai aan de binnenkant de grote moer vast. Zet de vergrendelhaak op het vierkante uiteinde, met het omgebogen uiteinde van de deur af, en draai het kleine moertje vast.
Draai de sleutel op dicht: de haak moet achter het frame grijpen.
-
09
Briefdeur afhangen
Schuif een kunststof ring E over een deurpen F en steek de pen in het gat in de rand van het frame onder het briefvak. Zet de briefdeur (8) met het gat in de onderkant op de pen. Druk de veerpen boven op de deur in, zet de deur recht tegen het frame en laat de pen in het gat van het frame glijden.
Zitten de deuren er al in? Ga dan door naar stap 11.
-
10
Pakketuitnamedeur afhangen
Doe hetzelfde met de pakketuitnamedeur (11): schuif de tweede ring E over de tweede deurpen F, steek de pen in het gat in de onderste rand van het frame en zet de deur erop. Druk de veerpen in en laat hem boven in het gat glijden.
-
11
Klepvleugels ombuigen
Buig beide vleugels van de klepvleugels (13) om tot ze haaks staan (90°), zoals op de tekening. Buig ze allebei even ver.
-
12
Klepvleugels op de pakketinwerpdeur
Leg de pakketinwerpdeur (10) met de voorkant op de deken. Zet de klepvleugels (13) erop zoals op de tekening. Steek de lipjes van (10) door de sleuven van (13) en buig ze plat om, zodat alles stevig vastzit.
-
13
Binnenpaneel en koppelstangen
Verbind het binnenpaneel (12) met de vleugels van (13) via de 2 koppelstangen (14). Bij de gaten in de vleugels: bout B met moer D, boutkop aan de binnenkant. Bij het binnenpaneel: bout C met moer D, boutkop aan de buitenkant.
Niet te vast aandraaien: de stangen moeten kunnen draaien.
-
14
Klepgeheel plaatsen
Plaats het klepgeheel in het middelste vak. Steek eerst de pennen a en b van het binnenpaneel (12) achterin in de gaten van de beugels, daarna de pennen c en d van de pakketinwerpdeur (10) opzij in de gaten.
-
15
Vastzetten in de vloer
Zet de box op een vlakke, stevige vloer (beton of tegels op beton) en controleer met een waterpas. Boor door de 4 gaten in de bodem: Ø 12 mm, ongeveer 100 mm diep, en zuig het boorstof weg. Steek de 4 expansiebouten G erin en tik ze met een hamer aan tot de ring op de bodem ligt. Draai de moeren stevig vast met een steeksleutel van 13 mm.
Zet de box altijd vast: los kan hij omvallen of worden meegenomen. Let bij het boren op leidingen en kabels.
Voorbereiding, onderdelen en onderhoud
Voordat je begint
- Met 2 personen gaat het makkelijker
- Reken op 30 tot 60 minuten, verankeren niet meegerekend
- Werk op een deken, zo krast de coating niet
- Lees eerst alle stappen door
- Kies eerst de plek: een vlakke, stevige vloer (beton of tegels op beton), goed zichtbaar voor de bezorger en met ruimte om de klep en de deur te openen
- Bouw de box vlak bij die plek in elkaar
- Leg de doos plat op een deken met het logo naar boven, open hem en til het deksel eraf
- Leg alles op de deken, controleer met de onderdelenlijst en bewaar de verpakking tot je klaar bent
- Mist er iets of is iets beschadigd? Stop en neem contact met ons op
Gereedschap
- Montage: kruiskopschroevendraaier (PH2) of accuschroevendraaier
- Montage: schaar en een deken
- Verankeren: klopboormachine met steenboor Ø 12 mm
- Verankeren: hamer, steeksleutel 13 mm, potlood en waterpas
- Gebruik je een accuschroevendraaier? Zet hem op een lage stand, te hard aandraaien beschadigt de schroefgaten
In de doos
- 1x zijpaneel links (1)
- 1x zijpaneel rechts (2)
- 1x achterpaneel (3)
- 1x voorframe (4)
- 1x bovenpaneel (5)
- 1x bodemplaat (6)
- 1x briefklep (7)
- 1x briefdeur (8)
- 1x tussenschot (9)
- 1x pakketinwerpdeur (10)
- 1x pakketuitnamedeur (11)
- 1x binnenpaneel (12)
- 1x klepvleugels (13)
- 2x koppelstang (14)
Bevestigingsmateriaal
- A: 15x zelftappende schroef
- B: 2x bout M5 x 20
- C: 2x bout M5 x 10
- D: 4x moer M5
- E: 2x kunststof ring
- F: 2x deurpen
- G: 4x expansiebout
- 2x slot: cilinder, grote moer, vergrendelhaak, moertje en 2 sleutels
- Alle schroeven, bouten en ringen worden gebruikt: er blijft niets over
Onderhoud
- Maak de box schoon met water en milde zeep, zonder schuurmiddel
- Spuit scharnieren en slot 1x per jaar in met siliconenspray
- Bewaar de reservesleutel op een veilige plek
Loopt het vast
Wat is het verschil met de andere modellen?
De Plus is het enige model met gescheiden vakken. Brieven gaan via de briefklep in het bovenste vak, pakketten via de pakketinwerpdeur in het middelste vak. Je haalt ze eruit via de pakketuitnamedeur. Het tussenschot uit stap 6 maakt dat verschil.
Het voorframe wil er niet in
Laat de box op zijn rug liggen en schuif het voorframe (4) vanaf de onderkant tussen de zijpanelen, tot het bovenaan tegen de rand zit. Houd de zijpanelen goed tegen het achterpaneel: staan ze uit elkaar, dan loopt het frame vast. Zie stap 3.
Een van de deuren sluit niet vlak
Controleer of het tussenschot (9) goed is aangedrukt en of het voorframe helemaal is doorgeschoven. Kijk ook of de veerpen boven in het gat van het frame zit (stap 9 en 10). Los daarna de schroeven van het frame een kwartslag, zet de deur recht en draai weer aan.
Hoe zet ik de zuil vast op de ondergrond?
In het bevestigingsmateriaal zitten 4 expansiebouten (G). Daarmee zet je de box vast in een betonnen vloer of in tegels op beton: boor 4 gaten van Ø 12 mm en ongeveer 100 mm diep, zie stap 15. Op een zachte ondergrond gebruik je een grondanker of een betontegel onder de bodem.
Ik hou schroeven over
Dat hoort niet: bij de Plus worden alle schroeven, bouten en ringen gebruikt. Houd je iets over, loop dan de stappen na en controleer of elk paneel op alle punten vastzit. Mist er juist iets, neem dan contact met ons op.
Kan ik dit alleen doen?
Het kan, maar met 2 personen gaat het makkelijker. Vooral bij het rechtop zetten van de box en bij het plaatsen van het klepgeheel is een tweede paar handen prettig.
Kom je er niet uit, of mist er een onderdeel? Stop dan met monteren en bel 085 050 9060 of mail contact@bunnyboxshop.com. Houd je bestelnummer bij de hand en stuur een foto mee van de stap waar je vastloopt, dan kunnen we meteen meekijken. Melden kan ook via het serviceformulier.
